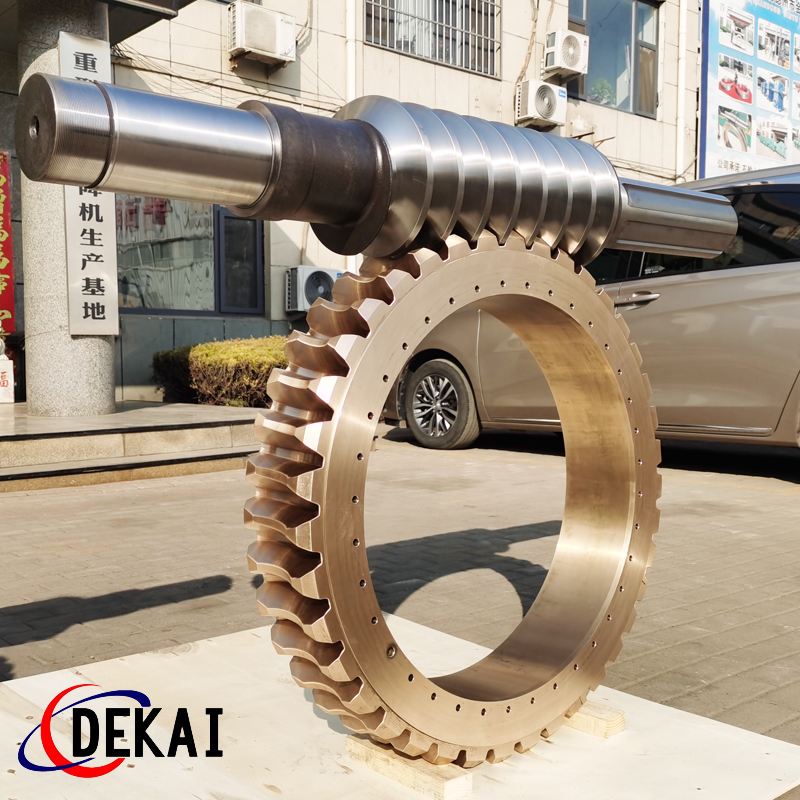

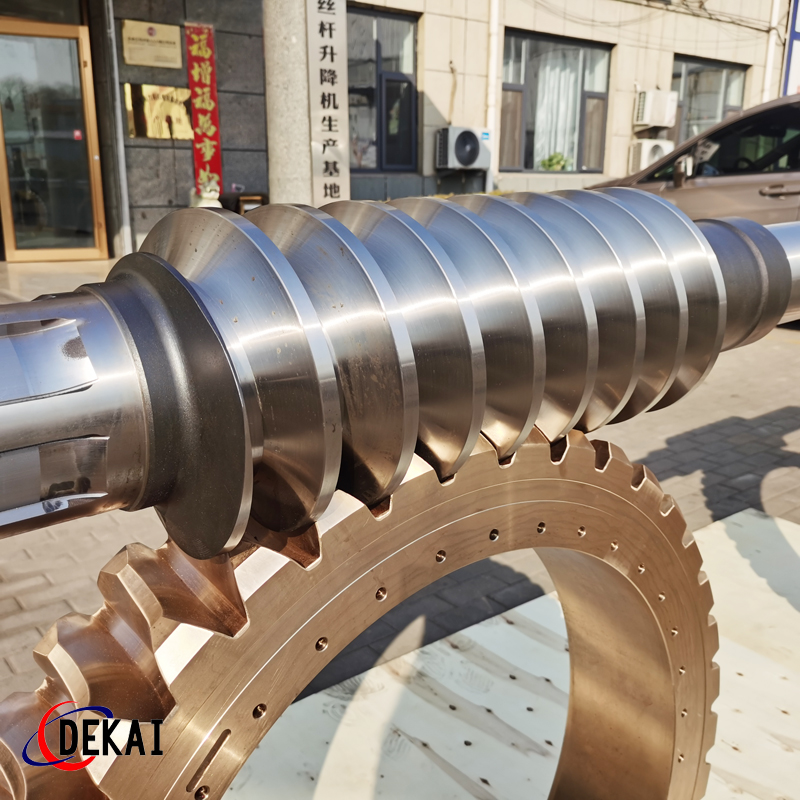

雙導程圓柱蝸桿傳動的工作原理與普通圓柱蝸桿傳動沒有本質不同。在沿蝸桿軸的中心剖面內，同樣的蝸桿齒形相當于齒條，蝸輪相當于與它嚙合的齒輪。雙導程蝸桿傳動與普通圓柱蝸桿蝸輪傳動的區別在于：雙導程圓柱蝸桿蝸輪的左右齒面具有不相等的導程，而同一側齒面的導程則相等。假如沿雙導程圓柱蝸桿的分度圓柱展開，蝸桿的兩個齒面上有兩個不相等的導程，導致了蝸桿的軸向齒厚沿其軸線從一端到另一端按一定的比例增大，而同一側齒面的導程則相等。當蝸桿沿軸向移動時，他們之間的嚙合側隙也隨之改變。當一對雙導程蝸輪副運轉很長時間后，因磨損造成移動時，它們之間的嚙合側隙也隨之改變。當一對雙導程蝸輪副運轉很長時間后，因磨損造成齒面嚙合側隙加大而破壞了運動的平穩性，此時將雙導程圓柱蝸桿沿齒厚減薄的方向位移一段軸向距離，嚙合側隙則隨之減小或完全消除，隨之恢復了運動的平穩性，而無須增加新的結構或改變中心距。這就是雙導程圓柱蝸桿傳動的工作原理。
